1、概述

KH2900-L是一款用于对温度有较高要求的电气接点测温智能化装置。供电、测量、通讯三端隔离。所有测量接口有过电压保护功能。广泛用于液体、气体温度测量领域。通常测温范围在-40℃至150℃。测温传感器精度0.1℃。支持RS485接口MODBUS-RTU通讯协议，通讯波特率可设置。面板防护等级IP54、壳体防护等级IP20。

2、主要功能

1) 基于RS485接口，Modbus协议的温度采集模块。

2)通讯、采集、供电，三部分完全隔离。

3)接口全部带保护，意外碰到24V，甚至220V交流，不会损坏。

4）模块内部完成温度计算，可以直接读出温度值，单位为摄氏度。

5)具有RS485通讯接口。

3、技术参数

1)工作电源：8～30VDC。实测30V耗电9mA，24V耗电12mA，12V耗电23mA，8V耗电33mA。

2)工作环境温度：-35℃～+50℃。

3)工作环境湿度：≤95%RH。

4)通讯接口：基于RS485接口，Modbus协议，隔离RS485接口，支持Modbus-RTU协议，一个起始位，八个数据位，无奇偶校验，一个停止位。波特率可设置为1200bps、2400bps、4800bps、9600bps。

5)RS485通讯距离：<1200米。

6)温度精度：≤±2℃。

7)应用领域：液体、气体温度测量领域，通常测温范围在-40℃-150℃。精度0.1℃。

4、安装尺寸与接线

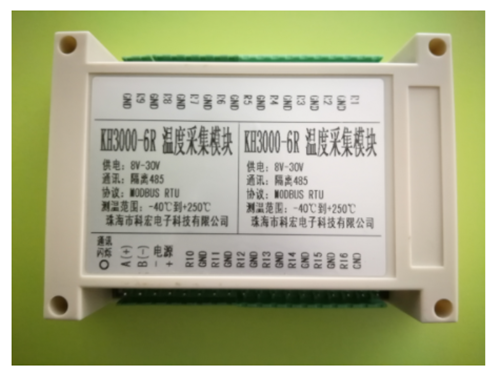

4.1 模块尺寸

L 144mm × W 90mm × H 40mm

A：RS485 串行通讯A

B：RS485 串行通讯B

电源V+：直流电源正极

电源GND：直流电源负极、公共端

R(n)+：传感器供电端，约0.1mA输出。

GND：传感器公共端。

可接收6-12路温度数据

4.2 安装方式

1）一般采用壁挂式安装。采用标准35mm导轨安装方式。

2）壁挂式安装一般安装在墙面或表箱中，首先在墙壁或表箱内壁上确定安装空位，将本产品对准安装孔位打入螺丝固定、拧紧，检查装置固定牢固即可。
